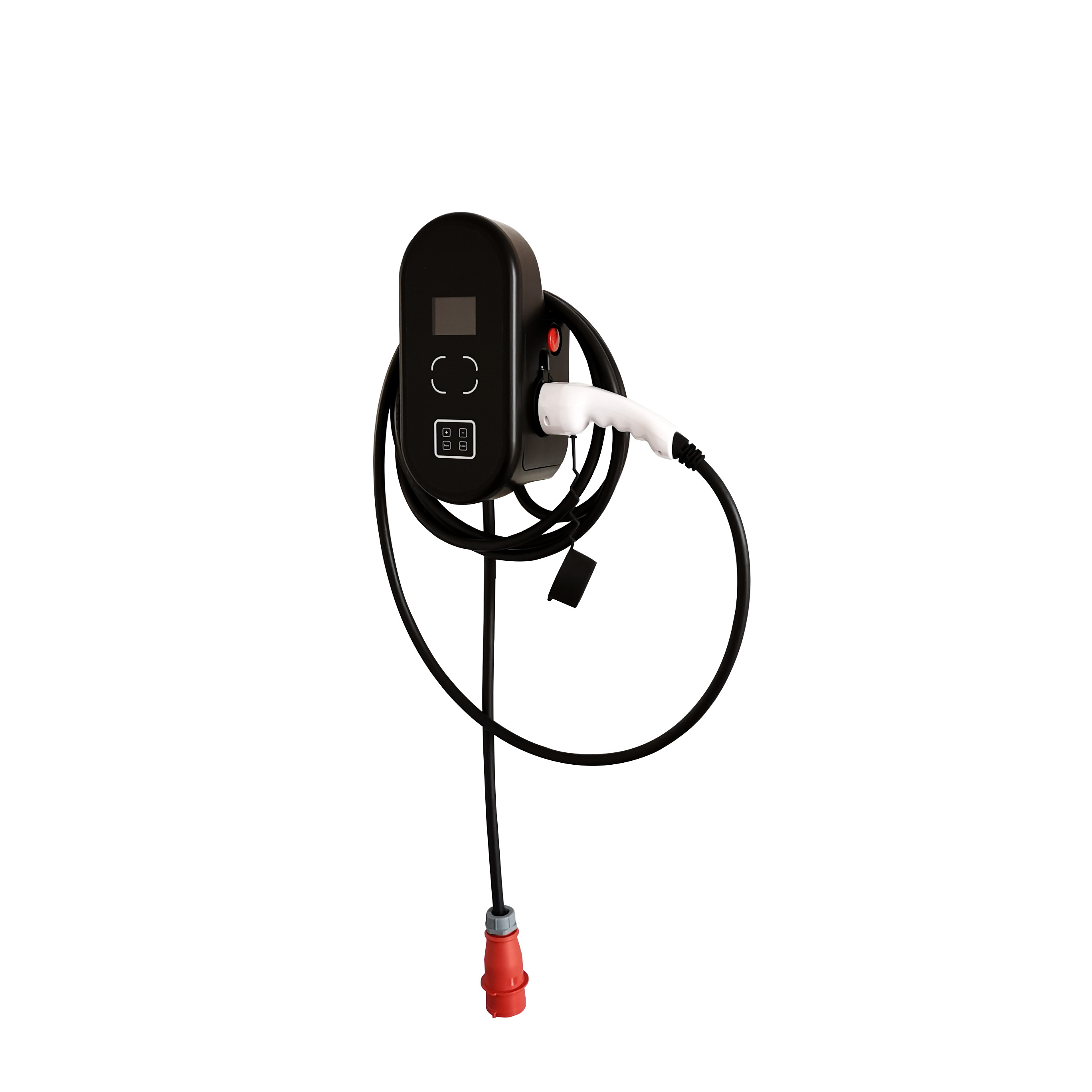

IEC 62196 της SAE J1772 ηλεκτρικό σπίτι σημείου χρέωσης φορτιστών της EV κιβωτίων τοίχων 15M καλώδιο

Μάρκα:	LINKIN

Λεπτομερής ενημέρωση
Τύπος:	φορτιστής εναλλασσόμενου ρεύματος 7,2 KW wallbox	Συνδυασμός:	Κουμπί στάσεων LED/LCD/RFID/Emergency, σταθμός χρέωσης εναλλασσόμενου ρεύματος
Εκτιμημένο ρεύμα:	32A	Μήκος καλωδίων:	5M/10M/15M
Τύπος συνδετήρων:	IEC 62196/SAE J1772	Μέθοδος έναρξης:	«Plug and play» ή κάρτα RFID
Εγκατάσταση:	Wall-mounted	Δύναμη χρέωσης:	3.5KW/7kw/11kw/22kw
Υψηλό φως:	Φορτιστής της EV κιβωτίων τοίχων της SAE J1772 , Φορτιστής της EV κιβωτίων τοίχων IEC 62196 , ηλεκτρικό σπίτι σημείου χρέωσης 15M καλώδιο

Περιγραφή προϊόντων

Τοποθετημένος τοίχος σταθμός εγχώριας χρέωσης κιβωτίων τοίχων της EV αυτοκινήτων για το ηλεκτρικό αυτοκίνητο οχημάτων

Προδιαγραφή

Όλα τα προϊόντα πρέπει να περάσουν την ακόλουθη επιθεώρηση πρίν αφήνουν το εργοστάσιο:

1. Δοκιμή λειτουργίας:
Α. δοκιμή ελέγχου λειτουργίας χρέωσης,
Β. δοκιμή λειτουργίας επικοινωνίας,
Γ. δοκιμή λειτουργίας ανίχνευσης μόνωσης,
Δ. δοκιμή λειτουργίας κλειδώματος βουλωμάτων οχημάτων,
Ε. προφόρτισμα της δοκιμής λειτουργίας

2. Δοκιμή παραγωγής χρέωσης:
Α. τέσσερα μεγάλη δοκιμή παραγωγής σταθερής δύναμης ui,
Β. δοκιμή ελέγχου δύναμης,
Γ. χαμηλής τάσης δοκιμή βοηθητικής δύναμης,
Δ. δοκιμή χρόνου απόκρισης ρευμάτων παραγωγής,
Ε. δοκιμή ποσοστού μετάδοσης έξω τρέχουσα σταματώντας,
Φ. δοκιμή αποδοτικότητας,
Γ. δοκιμή παράγοντα δύναμης.

Τοποθετημένη τοίχος προδιαγραφή δύναμης φορτιστών της EV
	Πρότυπα της ΕΕ
Τύπος συνδετήρων χρέωσης	IEC 62196-2 (τύπος - 2)
Εκτίμηση εισαγωγής δύναμης εναλλασσόμενου ρεύματος	1 φάση	3 φάση
Εκτίμηση εισαγωγής δύναμης εναλλασσόμενου ρεύματος	230V±15%	380V±15%
Εκτίμηση παραγωγής δύναμης εναλλασσόμενου ρεύματος	3.5kw/16A	11kw/16A
	7kw/32A	22kw/32A
		43kw/63A
Εκτίμηση συχνότητας	50/60 Hz
Ενδιάμεσο με τον χρήστη & έλεγχος
Κουμπί στάσεων έκτακτης ανάγκης	Ναι	Βούλωμα-και-χρέωση	Ναι
Χρέωση καρτών RFID	Ναι	App χρέωση	Ναι
Διεπαφή Ethernet	Ναι	Λειτουργία Wifi	Ναι
Πρωτόκολλο OCPP	OCPP 1,6	4,3-ίντσα οθόνη LCD	Προαιρετικός
Προστασία
Πέρα από την προστασία τάσης	Ναι	Κάτω από την προστασία τάσης	Ναι
Πέρα από την προστασία φορτίων	Ναι	Προστασία βραχυκυκλώματος	Ναι
Προστασία γήινης διαρροής	Ναι	Επίγεια προστασία	Ναι
Προστασία πέρα-temp	Ναι	Προστασία κύματος	Ναι
RCD	Τύπος Β
Περιβαλλοντικός
Θερμοκρασία αποθήκευσης	-40 ~ 75℃	Λειτουργούσα θερμοκρασία	-30 ~ 55℃
Λειτουργούσα υγρασία	Επάνω tp σε 95%, non-condensing	Ύψος	≤2000m
Μέθοδος ψύξης	Φυσική ψύξη
M3P Wallbox μηχανικό
Κώδικας IP	IP54	Διάσταση (H×W×D, χιλ.)	410×260×164
Βάρος	12kg	Μήκος καλωδίων χρέωσης	5m ή προσαρμόζουν
Υλικό περιφράξεων	Front-panel: Μετριασμένο γυαλί, πίσω-κάλυψη: Μέταλλο πιάτων
M3T να τοποθετήσει Πολωνό (προαιρετικό)
Διάσταση (H×W×D, χιλ.)	1400×200×100	Βάρος	<8kg
Υλικό περιφράξεων	Μέταλλο

3. δοκιμή οδηγών ελέγχου:
Α. κρατική δοκιμή ελέγχου χρέωσης,
Β. δοκιμή συγχρονισμού ελέγχου σύνδεσης χρέωσης,
Γ. δοκιμή ορίου τάσης οδηγών ελέγχου,
Δ. δοκιμή διακοπής επικοινωνίας,
Ε. προστασία που στηρίζει τη δοκιμή απώλειας συνοχής,
Φ. δοκιμή αποσύνδεσης σημάτων ανίχνευσης σύνδεσης,
Γ. η τάση μπαταριών και το μήνυμα επικοινωνίας δεν ταιριάζουν με τη δοκιμή,
Χ. η τάση μπαταριών υπερβαίνει τη δοκιμή σειράς φορτιστών,
Ι. σύρετε την μπαταρία δύο προστασίας λειτουργίας δοκιμή κακού συνδυασμού τάσης οχημάτων zu υψηλή επιτρεπόμενη συνολική,
J. η απαίτηση φόρτισης είναι μεγαλύτερη από τη δοκιμή παραμέτρων μπαταριών.
